室外綜合管網施工質量控制要點分析

室外綜合管網包括污水管網、雨水管網、給水管網、供暖管網、消防管網、室外強電及照明管網、弱電管網及監控系統、燃?xì)夤芫W(wǎng)。管網工程至關重要，使用過程中常會出現管網堵塞，小區管網經常損壞，管網水無法正常流出，會給居民生活帶來不必要的麻煩以及其他方面的經濟損失。為了保證施工質量好，使小區后期使用帶來便捷，保障居民的正常生活；參與工程施工各方應明確各自的質量責任，在施工階段做好質量控制。

一、項目投入使用后，小業主常會遇到的問題

1、管網堵塞，管道排水不暢，甚至出現排水倒流。

2、管道破損，漏水漏電。

3、管道頂部回填土沉降。

4、塑料檢查井破損，漏水。

5、檢查井未清掏，泥沙較多，排水口堵塞，排水不暢。

6、檢查井蓋破損。

二、室外綜合管網常見質量問題防治措施

2.1、主管道排水不暢、滲水

1、分析原因

1.排水不暢：①管槽坡度未按要求施工，局部出現倒坡現象；②槽底未按要求夯實并鋪填15~20cm厚中粗砂，導致管底不均勻沉降；③主管道回填時未按要求分層均勻夯實，且回填土垃圾、大土塊、石頭過多，造成管道位移，甚至砸壞主管道（波紋管）導致管道堵塞。

2.滲水：①管材未將插口順?biāo)鞣较?，承口逆水流方向安裝，安裝應由下流往上流進行；②管道安裝完畢后未進行閉水試驗就進行隱蔽；③管槽未夯實（尤其超挖部分）管線基礎不均勻下沉，管材及其接口施工質量差、閉水段端頭封堵不嚴密、井體施工質量差等原因均可產生滲漏現象。

2、防治措施

1.管槽開挖至底部時應預留20cm左右進行人工開挖，并掛線修底調整好管溝坡度、標高后夯實。超挖部分必須及時砂夾石回填處理。

2.管道回填時必須嚴格控制回填土的質量，嚴禁用垃圾土、含石塊及磚頭、含有機物等土回填，回填土應均勻?qū)ΨQ夯實回填，機械夯實厚度不大于200mm，人工夯實厚度不大于150mm，壓實系數不小于設計要求。

3.管道回填前，應對管道接頭、入井部位、井體質量、導流槽等進行驗收，并組織閉水試驗。

4.管道底部采用砂墊層，夯填密實，在管頂以上回填素土由溝槽兩側對稱進行，不得直接扔在管頂上，分層夯實。所有部位的回填應均勻入槽，不得集中推入。

排水主管分層回填夯實

主管道回填土及檢查井控制

管溝質量控制

2.2、排水支管斷裂、滲漏

1、分析原因

1.由于排水支管出樓甩頭定位及標高標示不清，外網施工時就會超挖或損傷支管，而外網接頭時又未對上述問題進行及時處理，從而導致支管架空，為后期支管斷裂及滲漏埋下了隱患。

2.支管接入檢查井處縫隙未進行有效封堵，導致后期滲漏，造成回填土塌陷拉斷排水支管。

3.外網施工時排水支管接頭連接不牢靠，回填后也會滲漏。

4.支管連接完畢后未進行閉水試驗。

2、防治措施

1.樓內預留排水支管后應繪制管線預留位置圖（包含相對位置、標高、預留長度、管材材質等），并根據工程進度及時與外網施工方進行交接。

2.外網施工過程中嚴格把控分項工程驗收，并做好必要的閉水試驗。

3.所用管材要有質量部門提供合格證和力學試驗報告等資料;檢查井砌筑砂漿要飽滿，勾縫全面不遺漏。

4.與檢查井連接的管外表面先濕潤且均勻刷一層水泥原漿，并座漿就位后再做好 內外抹面，以防滲漏。

2.3、回填土沉陷

1、分析原因

1.回填土中垃圾、石塊、磚塊、大土塊過多，造成回填土孔隙多不密實。

2.回填土含水率控制不好，一次性將溝槽填滿未分層夯實。

3.回填土采用水泡法沉實、含水量大，密實度達不到要求。

4.管線滲漏水造成回填土液化下沉。

2、防治措施

1. 回填前，應將槽中積水排凈，淤泥、松土、雜物清理干凈，認真選擇和控制回填土土質。

2.回填土含水率應控制在5%左右，根據管槽深度分層夯實回填，并進行壓實度試驗檢測。

3.遇地下水或雨后施工必須先排干水再分層隨填隨壓密實;杜絕帶水回填或水夯法施工。

4.回填前必須對管線做閉水試驗，盡可能保證管線不滲漏；回填后管線滲漏的，應及時排水并對管線進行維修。

三、室外綜合管網施工的“四讓”原則

1. 有壓管道讓無壓管道

2. 埋管淺的管道讓埋管深的管道

3. 單管讓雙管

4. 柔性材料管道讓剛性材料管道

四、工程管線豎向位置發生矛盾時應遵循以下原則：

1. 壓力管讓重力自流管線

2. 可彎曲管線讓不易彎曲管線

3. 分支管線讓主干管線

4. 小管徑管線讓大管徑管線

5. 盡可能將性質類似、埋深接近的管線排列在一起

6. 新建管線讓原有管線

7. 施工量小的讓施工量大的

9. 檢修次數少的、方便的，讓檢修次數多的、不方便的

五、交叉排列順序

1. 各種工程管線不應在垂直方向重疊直埋敷設

2. 給水管道應在排水管道上面

3. 煤氣管道應在其他管道上面（熱力管道除外）

4. 電力管道應在熱力管道下面、其他管道上面

5. 熱力管應在可燃?xì)怏w管道及給水管道上面

6. 工程管線在交叉點的高程應根據排水管線的高程確定

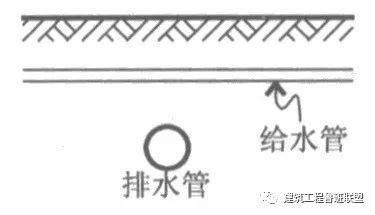

給水管道應在排水管道上面

煤氣管道應在其他管道上面（熱力管道除外）

電力管道應在熱力管道下面、其他管道上面

熱力管應在可燃?xì)怏w管道及給水管道上面

管道有交叉時注意要滿足最小垂直凈距

六、控制各管線的平面位置及立面高度

（1）首先應根據圖紙確定各管線的平面位置，由施工單位先放開挖石灰線，經監理、業主驗收后，方可開挖溝槽；

（2）驗收人員在溝槽開挖結束后一定要按圖紙?jiān)O(shè)計復核高程，不得隨意調整管道標高。高程的控制即是難點，也是重點，不可馬虎大意。

施工中對各專業的施工過程實行跟蹤旁站監督，發現現場情況與設計不符時，及時協調并明確處理意見，各類專業管線在隱蔽前，務必認真檢查現場，并核實隱蔽驗收資料是否真實、齊全、有效。

七、加強對施工材料的控制

因室外綜合管網均為隱蔽工程，所有管材，管件、閥門均鋪設于地下，一旦因?yàn)椴牧腺|(zhì)量不合格，將會出現大面積的工程質量問題，而且不易修復，有的根本無法維修，因此加強管道施工用的管材、管件、閥門等的材料質量控制。

因此要建立材料進場驗收制度，按批次進行抽查，相關質量證明書等資料齊全合格后，方可用于工程中。

八、控制管道的強度和功能性試驗

室外綜合管網要嚴格按規范要求，控制管道的質量強度和功能性試驗。

管道的強度和功能性試驗，是對管道施工質量的全面檢測，也是工程質量驗收的主要依據。每次試驗必須有試驗記錄，參加單位必須簽字確認，確保管道的強度和功能均能滿足規范要求。而且監理公司應安排專人予以負責，甲方代表工程師也應每次查看具體結果。往往因?yàn)楣て诰o，整體系統強度和性能試驗一次不能完成，則可分段進行強度和功能性試驗，爭取不遺漏一處。

主要試驗：

排水管道的閉水試驗；

供水管道的系統試壓；

供熱管道的分段和系統試壓；

煤氣管道的試壓和嚴密性檢測等。

九、加強各施工單位協調，注意成品保護

綜合管網施工單位較多，交叉施工頻繁，時常因?yàn)榍捌谑┕こ晒黄茐亩鹗┕挝恢g的糾紛，因此可以隨工程進度隨時召開協調會，組織協調上應盡力減少施工單位之間的相互干擾，緩和矛盾。
